Plans, pièces et réparations

3 projets DIY vraiment constructibles

Pas de tuyau décoratif ni de montage impossible : chaque système utilise des pièces standard, reste démontable et prévoit l’entretien dès le premier trait de crayon.

Plans numérotésPièces remplaçablesTests avant culture

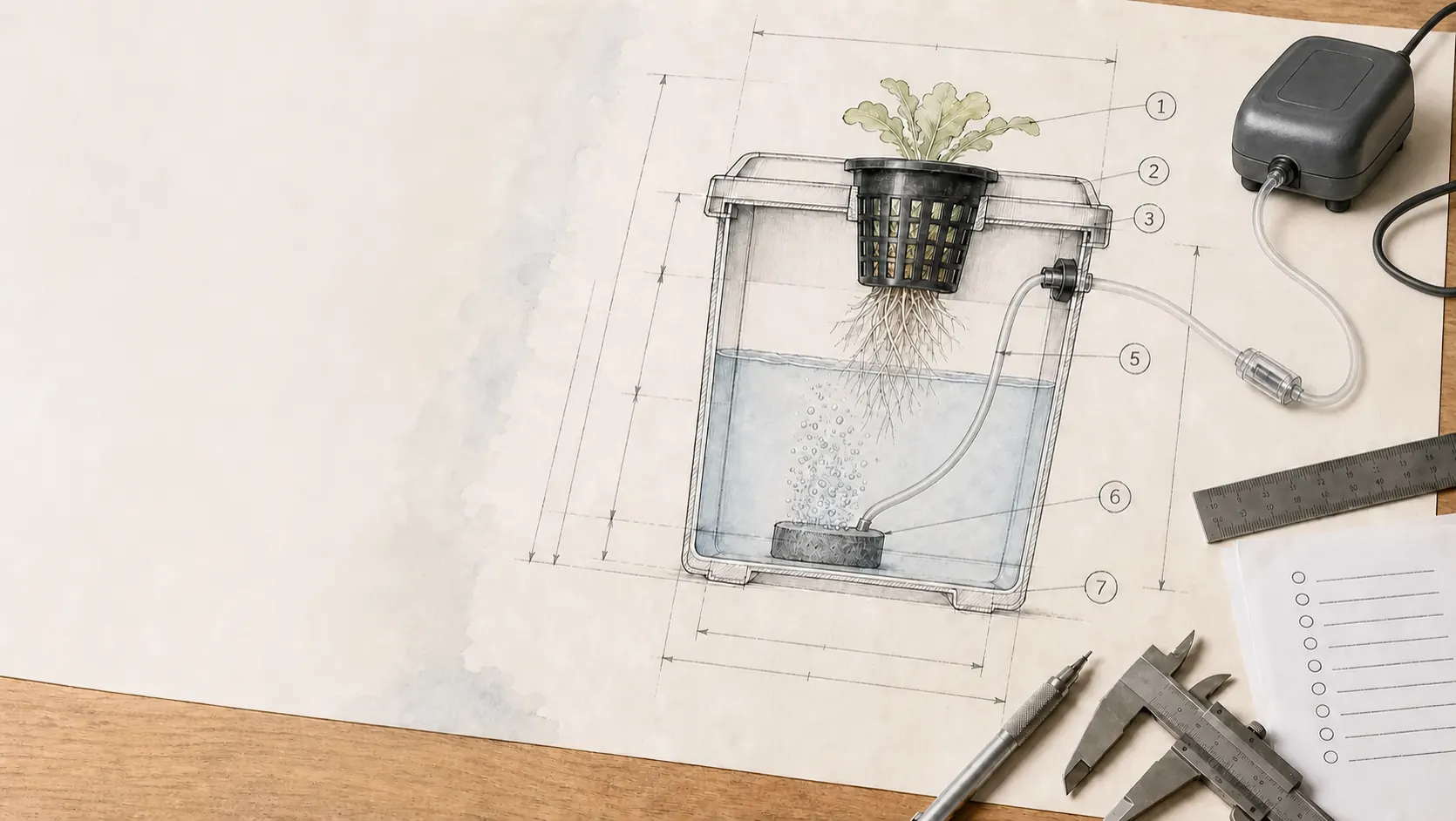

Plan d’architecte d’un système DWC réparable avec panier, racines, tuyau d’air et bulleur

La méthode Jeff

Construire pour pouvoir démonter

Un montage réparable n’emprisonne pas ses pièces dans la colle. Le couvercle se lève, la pompe se sort, les raccords restent accessibles et chaque tuyau peut être remplacé sans refaire tout le système.

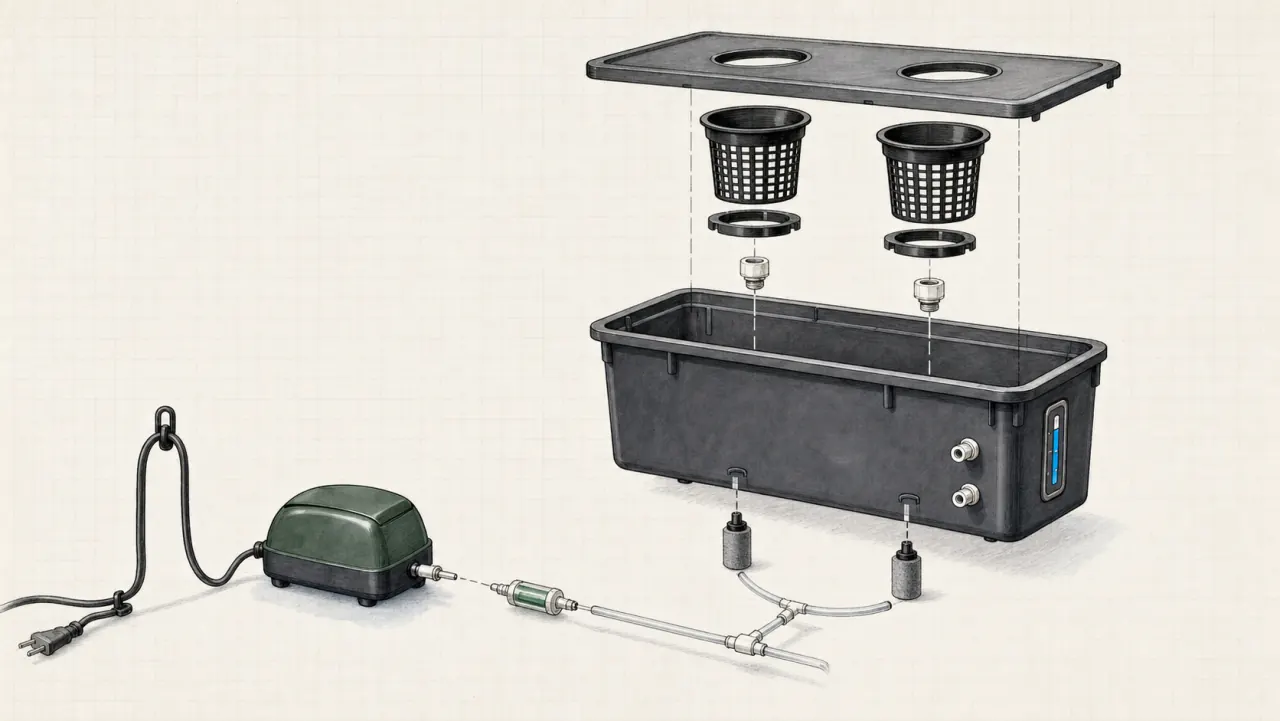

Projet 01 · Débutant

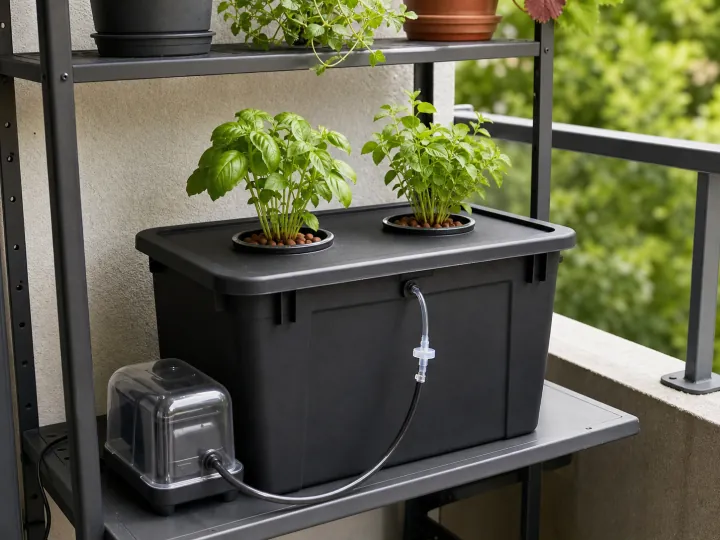

Bac DWC aéré pour deux salades

Le montage le plus lisible pour comprendre les racines, l’oxygène et le niveau d’eau.

2 à 3 h

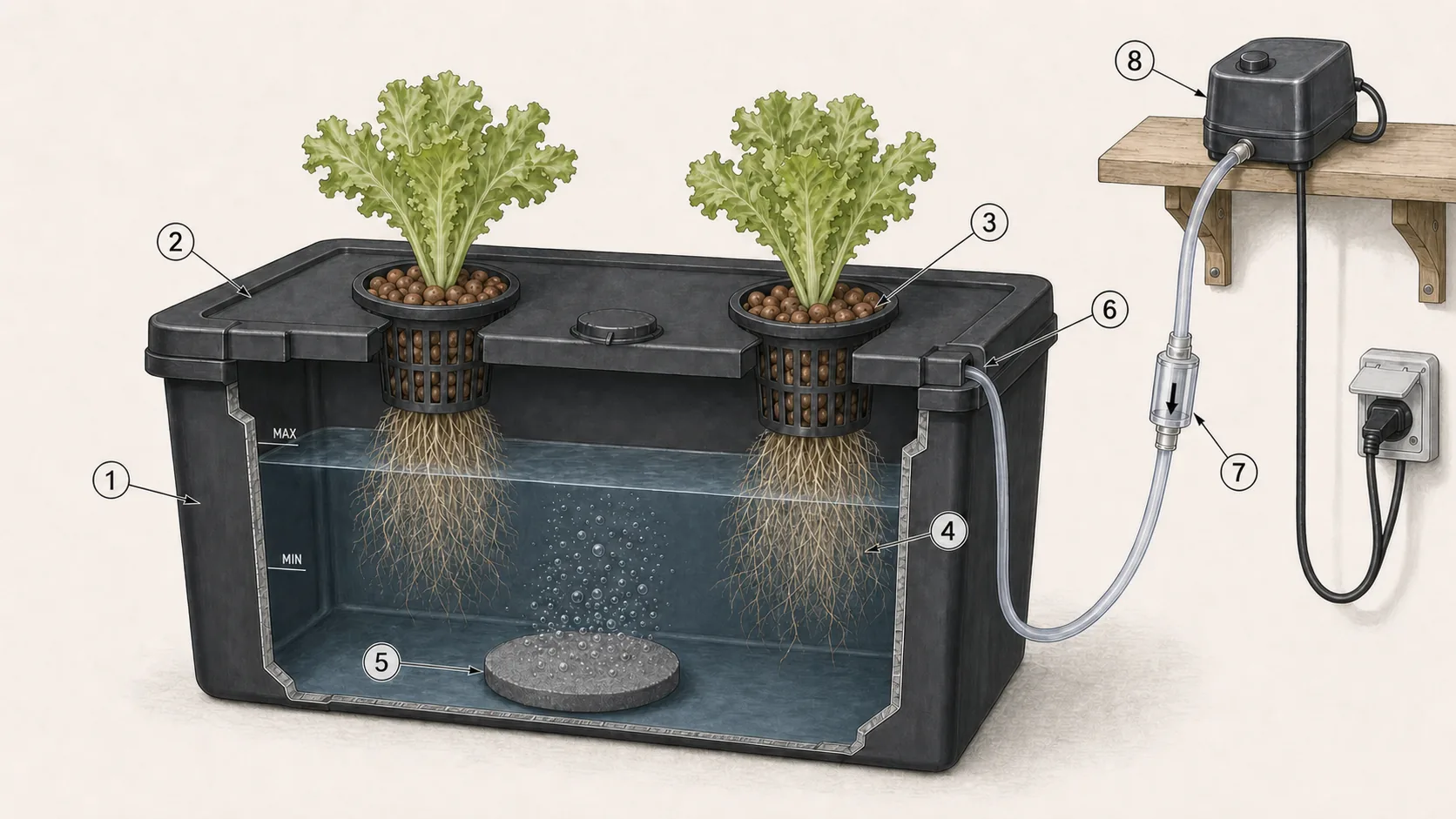

Vue en coupe numérotée d’un DWC de 40 litres avec deux paniers et une pompe à air — La pompe reste au-dessus de l’eau ; le clapet est accessible ; aucun perçage n’est réalisé sous la ligne d’eau.

1Bac opaque 35 à 45 L2Couvercle rigide amovible3Paniers filet Ø 80 mm4Zone racinaire et lame d’air5Bulleur plat lesté6Passe-tuyau au-dessus de l’eau7Clapet anti-retour8Pompe à air surélevée

Pièces à réunir

1 bac alimentaire opaque de 35 à 45 L avec couvercle plat
2 paniers filet Ø 80 mm et des billes d’argile rincées
1 pompe à air de 2,5 à 4 L/min avec son câble intact
1 bulleur plat, 2 m de tuyau silicone 4/6 mm et 1 clapet
1 passe-tuyau souple, une scie-cloche et du papier abrasif fin

Cotes qui comptent

180 mm minimumentre les centres des deux paniers
30 à 50 mmde lame d’air après la sortie des racines
0 trousous le niveau maximal de solution
Pompe en hauteuret câble avec boucle anti-goutte

Montage pas à pas

Pose les paniers sur le couvercle, marque les centres et vérifie que les feuilles adultes ne se toucheront pas immédiatement.
Perce deux trous légèrement plus petits que les lèvres des paniers. Ébavure chaque bord avant l’essai à sec.
Perce le passage du tuyau en partie haute. Installe le passe-tuyau sans créer de point coupant.
Relie pompe, clapet et bulleur. La flèche du clapet doit suivre le trajet de l’air vers le bac.
Remplis à l’eau claire, démarre l’air pendant deux heures et contrôle le débit, le bruit et l’échauffement.
Au démarrage, l’eau peut effleurer le bas du panier. Dès que les racines descendent, conserve une lame d’air de 30 à 50 mm.

Symptôme	Contrôle rapide	Réparation démontable
Plus aucune bulle	Débranche le tuyau côté pompe et teste le débit.	Nettoie ou remplace clapet, tuyau puis bulleur, dans cet ordre.
Un panier s’enfonce	Vérifie le diamètre du trou et la rigidité du couvercle.	Ajoute une bague de renfort vissée ou remplace seulement le couvercle.
Racines brunes et odeur	Contrôle température, oxygénation et dépôts au fond.	Transfère les plantes, vide, nettoie et remplace le bulleur s’il diffuse mal.

Projet 02 · Sans électricité

Bac Kratky passif et silencieux

Aucune pièce mobile : le niveau descend progressivement et crée naturellement la zone d’oxygène.

1 à 2 h

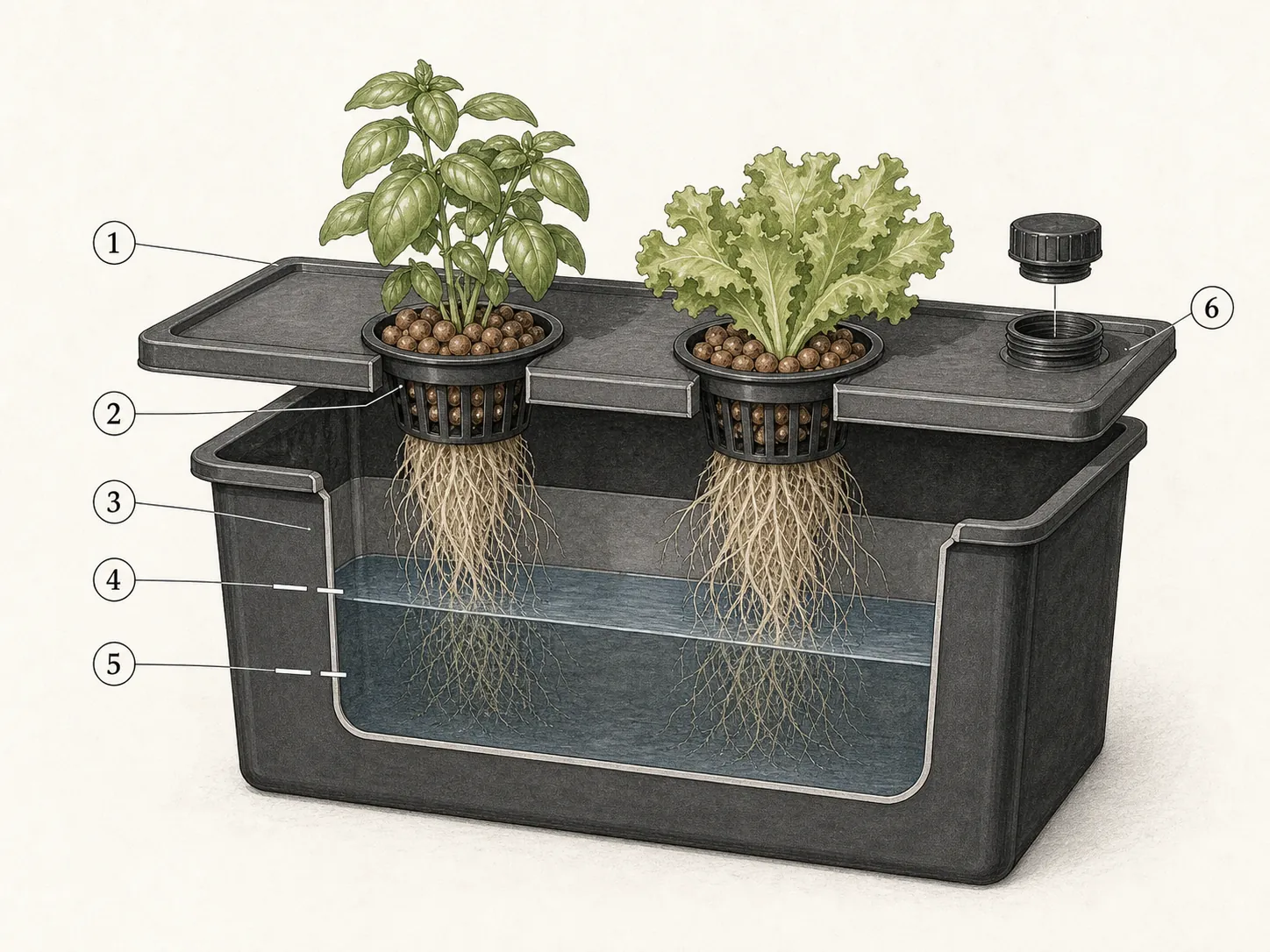

Vue en coupe numérotée d’un bac Kratky avec deux plantes et une lame d’air — Le bouchon permet de mesurer et d’ajuster sans soulever les plantes. Le bac ne comporte aucun raccord latéral.

1Couvercle opaque amovible2Deux paniers Ø 80 mm3Zone d’air humide4Niveau de départ5Seuil bas de contrôle6Bouchon d’inspection

Pièces à réunir

1 bac alimentaire opaque de 25 à 30 L avec couvercle rigide
2 paniers filet Ø 80 mm et des billes d’argile
1 bouchon fileté Ø 40 mm avec joint
1 règle dédiée au contrôle du niveau
Aucune pompe, aucun tuyau et aucun branchement

Cotes qui comptent

180 mm minimumentre les centres des paniers
5 à 10 mmd’immersion du panier au démarrage seulement
40 à 60 mmde lame d’air une fois les racines sorties
Bac opaquesur toutes les faces et autour du bouchon

Montage pas à pas

Présente les deux paniers et le bouchon sur le couvercle. Garde le bouchon accessible même lorsque les plantes grandissent.
Perce les trois ouvertures, ébavure et vérifie que les lèvres des paniers portent uniformément.
Remplis à l’eau claire jusqu’à 5 à 10 mm dans le bas des paniers, puis marque ce niveau de départ.
Installe les jeunes plants. Laisse ensuite le niveau baisser naturellement à mesure que les racines descendent.
Contrôle par le bouchon. Ne remplis jamais jusqu’en haut si des racines aériennes se sont formées.
Entre deux cultures, retire simplement couvercle, paniers et bouchon pour laver chaque pièce séparément.

Symptôme	Contrôle rapide	Réparation démontable
La plante flétrit	Regarde si les racines les plus longues atteignent encore la solution.	Ajoute progressivement de la solution par le bouchon sans noyer toute la zone d’air.
Des algues apparaissent	Cherche une entrée de lumière autour des paniers ou du bouchon.	Ajoute une collerette opaque amovible et remplace le joint du bouchon.
Le couvercle se courbe	Observe l’appui des paniers et le poids des plantes.	Visse deux renforts sous le couvercle ou refais uniquement cette pièce.

Projet 03 · Sans électricité

Jardinière capillaire à quatre pots

La solution reste dans un réservoir étanche ; huit mèches larges alimentent quatre pots sans pompe, sans câble et sans raccord latéral.

2 à 3 h

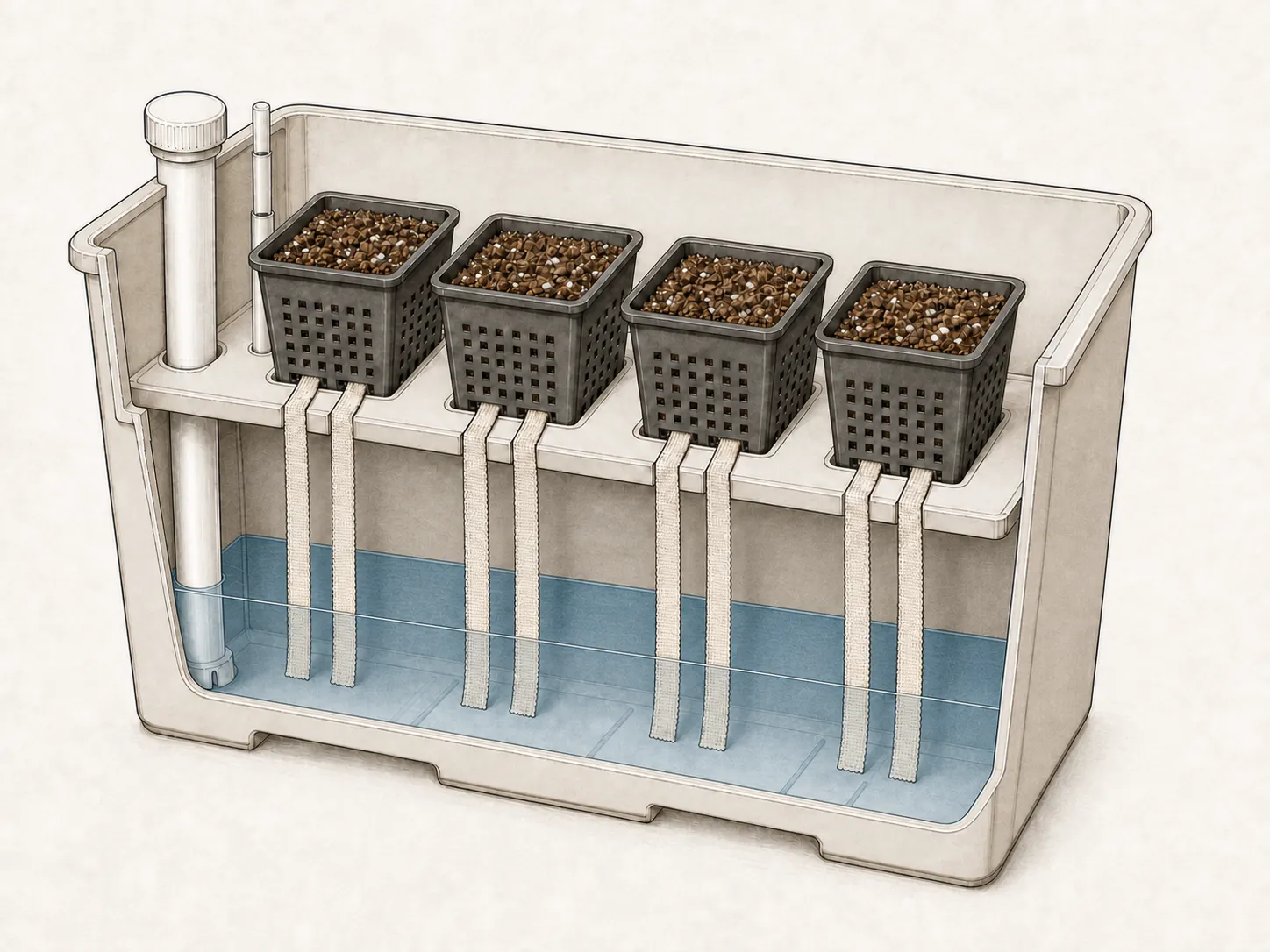

Coupe architecturale d’un réservoir capillaire avec quatre pots et huit mèches — Deux mèches remplaçables par pot traversent le faux plancher. Le remplissage et la mesure se font par le tube arrière, sans percer les parois.

Pourquoi ce montage reste fiable

Aucun câble : il fonctionne entièrement par capillarité.

Aucun raccord latéral : le réservoir conserve toutes ses parois étanches.

Huit mèches accessibles : chaque bande peut être retirée séparément.

Niveau mesurable : une jauge amovible descend dans le tube de remplissage.

Entretien complet : pots, faux plancher et tube se soulèvent sans colle.

Pièces à réunir

1 bac alimentaire opaque de 35 à 45 L, sans perçage latéral
1 faux plancher rigide amovible reposant sur un rebord intérieur
4 pots ajourés carrés et un mélange coco/perlite adapté
8 mèches polyester larges de 25 à 30 mm, deux par pot
1 tube de remplissage Ø 40 mm avec bouchon
1 jauge droite amovible avec deux repères gravés

Cotes qui comptent

2 mèches par potpour répartir l’humidité dans le substrat
100 mm maximumde remontée entre solution et fond des pots
30 kg minimumde charge admissible pour le faux plancher
0 trou latéralle niveau est contrôlé par la jauge

Montage pas à pas

Découpe le faux plancher pour qu’il repose sans jeu sur le rebord intérieur du bac et puisse encore être soulevé.
Présente les quatre pots, marque leurs ouvertures et conserve assez de matière entre les découpes pour éviter la flexion.
Crée deux passages de mèche sous chaque pot. Les bandes doivent coulisser sans être pincées.
Pose le tube de remplissage jusqu’à proximité du fond, puis prépare une jauge avec un repère bas et un repère maximal.
Imbibe entièrement les huit mèches avant le premier montage. Remplis par le tube sans dépasser le repère maximal.
Laisse le système 24 heures sans plante et vérifie que l’humidité atteint uniformément les quatre pots.

Symptôme	Contrôle rapide	Réparation démontable
Un pot reste sec	Soulève-le et vérifie que ses deux mèches touchent encore la solution.	Réimbibe ou remplace uniquement les deux bandes concernées.
Le substrat est détrempé	Mesure le niveau et vérifie que le fond du pot ne touche pas l’eau.	Retire de la solution par le tube et corrige le repère maximal de la jauge.
Le faux plancher fléchit	Contrôle les espaces entre les ouvertures et la portée centrale.	Ajoute dessous deux nervures vissées et amovibles, sans coller le plancher.

Avant les plantes

Le test de 24 heures

Fais fonctionner le montage uniquement à l’eau claire. Marque le niveau, inspecte chaque raccord avec un papier absorbant, coupe puis rétablis le courant et vérifie que le système revient toujours dans un état sûr.

Aucune prise sous le niveau d’eau
Aucun raccord inaccessible
Aucun tuyau pincé ou en tension
Chaque pièce d’usure peut être remplacée seule
